固定式高压开关柜

;

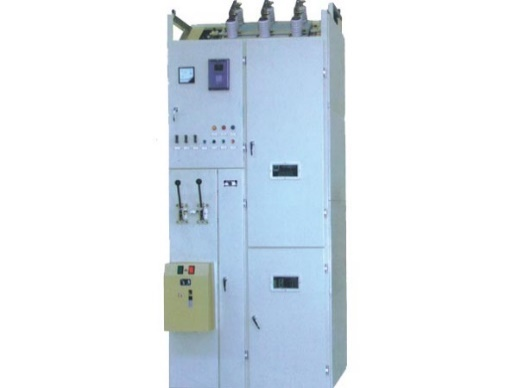

名称：GG-1A(F)固定式高压开关柜

型号：GG-1A(F)

GG—1A(F)户内固定式开关柜，系交流系3.6～12KV、50HZ、单母线和单母线旁路系统中。主要用于接受和分配电能之用, 并对电路进行控制、保护和检测等功能。
开关柜符合GB3906-2006、IEC2981等标准的要求。

详细介绍：

1、概述：

GG—1A(F)户内固定式开关柜，系交流系3.6～12KV、50HZ、单母线和单母线旁路系统中。主要用于接受和分配电能之用, 并对电路进行控制、保护和检测等功能。

开关柜符合GB3906-2006、IEC2981等标准的要求。

2、结构特点：

GG—1A(F)系列开关柜是在原GG—1A高压开关柜基础上加装“五防”闭锁装置和完善的接地系统, 以达到“五防”要求：

防止带电合、分隔离开关；

防止误入带电隔；

防止误分，合断路器；

防止带电挂接地线；

防止带地线合隔离开关；

3、主电路和辅助电路：

开关柜有38种主电路方案, 辅助电路可根据主电路方案和用户而要求定。

配用真空断路器ZN28 –12 、ZN12—12、VS1-12等。操作机构可用CT17电磁操作机构和CT19弹簧机构。

4、开关柜使用条件：

环境温度：不高于+40℃ 不低于－25℃

海拔高度： H≤1000ｍ（超海拔时，要特别说明）

相对湿度：日平均值不大于95% 月平均值不大于90%

地震烈度不超过8度。无火灾、爆炸危险、严重污秽、化学腐蚀、及剧烈震动场所。

开关柜及断路器主要技术参数：
